多功能晶体管(MFT)

  • 关于MFT
  • 封装
  • 核心芯片系列
  • 开发示意图
  • 单功能结构示例
  • 多功能结构示例


多功能结构示例

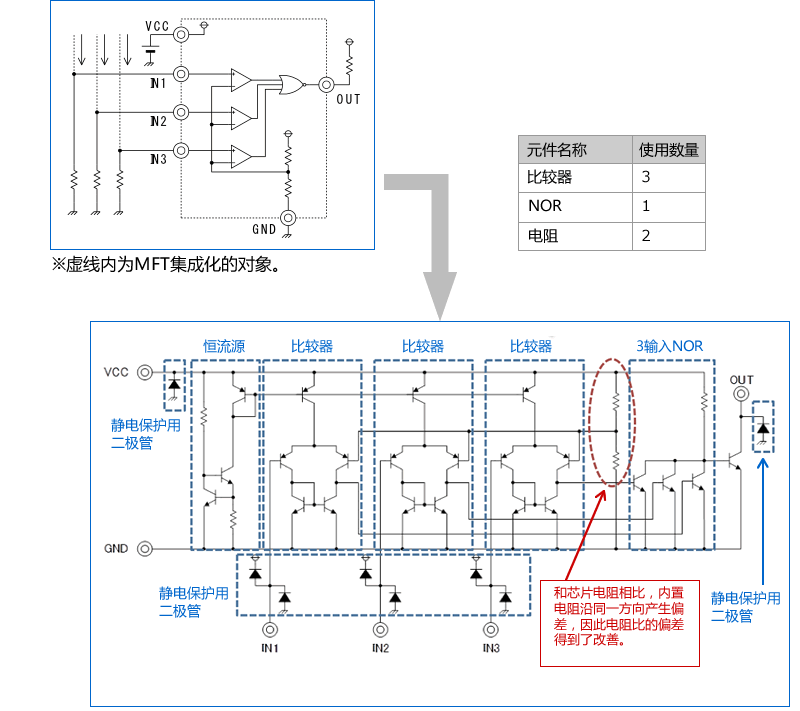

过电流检测电路



元件名称使用数量
端子6
NPN(1S)11
NPN(12S)1
PNP(1S)8
电阻(15kΩ)22
电气特性(Ta=25℃、VCC=5V)
项目 条件 规格 单位
最小 标准 最大
动作电压范围     5   V
内部消耗电流 IN1~3=GND   0.36   mA
输入阈值电压     0.46   V
输出阈值电压 IOUT=5mA   0.30   V
上升延迟时间     0.7   us
下降延迟时间     0.3   us
